Cum se calculează capacitatea de presiune a 304 tub rotund din oțel inoxidabil?

În calitate de furnizor de încredere de 304 tuburi rotunde din oțel inoxidabil, de multe ori întâlnesc anchete de la clienți cu privire la capacitatea de presiune a acestor tuburi. Înțelegerea modului de calculare a capacității de rulare a presiunii este crucială pentru diverse aplicații, de la sisteme de conducte industriale la structuri arhitecturale. În această postare pe blog, vă voi parcurge procesul de calculare a capacității de presiune - rulment de 304 tuburi rotunde din oțel inoxidabil, împărtășind formulele relevante, factorii de luat în considerare și exemple practice.

Înțelegerea a 304 tuburi rotunde din oțel inoxidabil

Oțelul inoxidabil 304 este un material utilizat pe scară largă în fabricarea tuburilor rotunde, datorită rezistenței sale excelente de coroziune, a rezistenței ridicate și a unei bune formabilitate. Tuburile sunt disponibile în diferite dimensiuni, grosimi de perete și lungimi, ceea ce le face potrivite pentru o gamă diversă de aplicații. Fie că este vorba de transportul de lichide, de structuri de susținere sau de scopuri decorative, 304 tuburi rotunde din oțel inoxidabil sunt o alegere fiabilă.

Factorii cheie care afectează presiunea - capacitatea de rulare

Înainte de a se aprofunda în metodele de calcul, este esențial să înțelegem factorii cheie care influențează capacitatea de presiune - rulment a 304 tuburi rotunde din oțel inoxidabil:

Proprietăți materiale

Proprietățile mecanice ale oțelului inoxidabil 304, cum ar fi rezistența la randament și rezistența la tracțiune, joacă un rol semnificativ în determinarea capacității de rulare a presiunii. Rezistența la randament este stresul la care materialul începe să se deformeze plastic, în timp ce rezistența la tracțiune este tensiunea maximă pe care materialul o poate rezista înainte de rupere. Pentru 304 oțel inoxidabil, rezistența tipică a randamentului este de aproximativ 205 MPa (30.000 psi), iar rezistența la tracțiune este de aproximativ 515 MPa (75.000 psi).

Dimensiuni ale tubului

Diametrul exterior (OD) și grosimea peretelui (WT) a tubului rotund sunt parametri critici în calculul capacității de presiune. În general, tuburile cu diametre exterioare mai mari și grosimi mai groase ale peretelui pot rezista la presiuni mai mari.

Condiții finale

Modul în care capetele tubului sunt susținute sau constrânse poate afecta, de asemenea, capacitatea sa de rulment. De exemplu, un tub cu capete fixe va avea o capacitate mai mare de presiune în comparație cu un tub cu capete libere.

Metode de calcul

Există mai multe metode pentru a calcula capacitatea de presiune a 304 tuburi rotunde din oțel inoxidabil. Una dintre cele mai utilizate formule este formula Barlow, care se bazează pe teoria stresului cercului.

Formula lui Barlow

Formula lui Barlow este utilizată pentru a calcula presiunea internă pe care un tub cu pereți subțire poate rezista fără defecțiune. Formula este următoarea:

[P = \ frac {2s \ times t} {d}]

Unde:

• (P) este presiunea internă (în MPA sau PSI)
• (S) este stresul admisibil al materialului (în MPA sau PSI). Pentru 304 oțel inoxidabil, tensiunea admisă este de obicei luată ca o fracțiune din rezistența la randament, având în vedere factori precum marjele de siguranță și mediul de aplicare. O valoare comună pentru stresul admisibil este de aproximativ 138 MPa (20.000 psi).
• (t) este grosimea peretelui tubului (în mm sau inci)
• (D) este diametrul exterior al tubului (în mm sau inci)

Calcul de exemplu

Să presupunem că avem un tub rotund din oțel inoxidabil 304, cu un diametru exterior (d = 50) mm și o grosime a peretelui (t = 3) mm. Folosind un MPa de stres admisibil (S = 138), putem calcula capacitatea de rulare a presiunii după cum urmează:

[P = \ frac {2 \ times138 \ times3} {50} = 16.56 \ mpa]

Aceasta înseamnă că tubul poate rezista la o presiune internă de până la 16,56 MPa în condițiile date.

Limitări ale formulei lui Barlow

În timp ce formula lui Barlow este o metodă simplă și utilizată pe scară largă pentru calcularea capacității de presiune - rulmentul tuburilor cu pereți subțiri, are unele limitări:

• Subțire - Asumarea peretelui: Formula lui Barlow se bazează pe presupunerea că peretele tubului este subțire, de obicei definit ca raportul dintre grosimea peretelui și diametrul exterior ((t/d)) fiind mai mic de 0,1. Pentru tuburi cu pereți groși, pot fi necesare formule mai complexe sau o analiză a elementelor finite.
• Efecte finale: Formula nu ține cont de condițiile finale ale tubului, care poate avea un impact semnificativ asupra capacității de rulare a presiunii, în special pentru tuburile scurte.
• Material non -liniaritate: Formula lui Barlow presupune că materialul se comportă liniar, ceea ce poate să nu fie exact pentru deformații mari sau situații de stres ridicat.

Alte considerente

În plus față de metodele de calcul, există și alți factori de luat în considerare atunci când se determină capacitatea de presiune a rulmentului de 304 tuburi rotunde din oțel inoxidabil:

Coroziune și eroziune

Coroziunea și eroziunea pot reduce grosimea peretelui tubului în timp, scăzând astfel capacitatea de rulare a presiunii. Este important să selectați coroziunea corespunzătoare - materiale rezistente și acoperiri de protecție pentru mediul de aplicare.

Temperatură

Proprietățile mecanice ale oțelului inoxidabil 304 se pot schimba cu temperatura. La temperaturi ridicate, rezistența la randament și rezistența la tracțiune a materialului pot scădea, ceea ce poate afecta capacitatea de rulare a presiunii. Este necesar să luați în considerare intervalul de temperatură de funcționare atunci când proiectați sistemul de conducte.

Factori de siguranță

Pentru a asigura siguranța și fiabilitatea sistemului de conducte, este obișnuit să se aplice factori de siguranță la capacitatea de rulare a presiunii calculate. Factorul de siguranță reprezintă incertitudini în proprietățile materialelor, procesele de fabricație și condițiile de operare. Un factor de siguranță tipic pentru componente care conține presiune este cuprins între 1,5 și 4, în funcție de aplicație.

Produse conexe

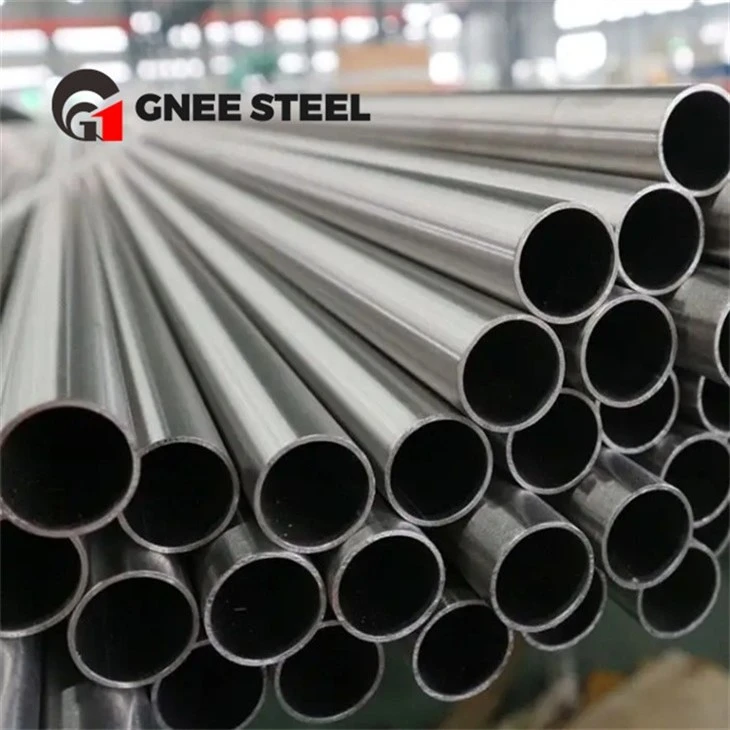

Dacă sunteți interesat de alte tipuri de conducte din oțel inoxidabil, oferim și o gamă largă de produse, inclusivASTM A270 TP316L Ultra - Clean Precision Steel Pipe,ASTM A312 TP 317L Oțel inoxidabil din oțel inoxidabil, șiASTM A269 TP304LN SS conductă lustruită. Aceste conducte sunt concepute pentru a respecta standardele de cea mai înaltă calitate și sunt potrivite pentru diverse aplicații industriale și comerciale.

Concluzie

Calcularea capacității presiunii - rulment al 304 tuburi rotunde din oțel inoxidabil este un pas crucial în asigurarea siguranței și fiabilității sistemelor de conducte. Înțelegând factorii cheie, folosind metode de calcul adecvate și luând în considerare alți factori relevanți, cum ar fi coroziunea, temperatura și factorii de siguranță, puteți lua decizii în cunoștință de cauză atunci când selectați și proiectați tuburile pentru aplicațiile dvs.

Dacă aveți întrebări sau aveți nevoie de asistență suplimentară în calcularea capacității de presiune - rulment de 304 tuburi rotunde din oțel inoxidabil sau alte produse din oțel inoxidabil, vă rugăm să nu ezitați să ne contactați pentru achiziții și discuții în profunzime. Echipa noastră de experți este întotdeauna gata să vă ofere sfaturi profesionale și produse de înaltă calitate.

Referințe

• Cazanul și codul vasului sub presiune
• Standarde ASTM pentru tuburi din oțel inoxidabil
• „Proiectare inginerie mecanică” de Joseph E. Shigley și Charles R. Mischke
